И снова здравствуйте! Многие из вас слышали про чудесные электродные котлы, которые очень сильно экономят электричество. Возникает законный вопрос: «Как и за счет чего это происходит?» Давайте попробуем разобраться где здесь правда, а где вымысел. Начнем с объяснения физических принципов работы электродного котла.

Принцип работы электродного котла.

Физический принцип здесь простой — теплоноситель в системе отопления нагревается непосредственным пропусканием через него электрического тока. Фазы электрической сети подключаются к электродной группе, а ноль подключается к корпусу котла.  А в обычном электрическом котле сеть подключается к ТЭНу. Чтоб стало понятней смотрите на следующую картинку:Вся правда про электродный котел.

Выделение тепла происходит из-за того, что теплоноситель обладает некоторым сопротивлением. Вообще, подбор теплоносителя для таких котлов задача сложная:

  • Дистиллированная вода  не подходит, потому что не проводит электричество.
  • Вода с добавлением поваренной соли может вызывать ускоренную коррозию металлических частей системы и выпадение накипи на электродах.

В паспортах на такие отопительные аппараты, производители обычно пишут, что котел будет гарантированно работать только с их теплоносителем, в состав которого входят «особенные»  ингибиторы коррозии или что-либо еще. Меня мучают подозрения, что делается это для того, чтобы при случае отказаться от гарантийного обслуживания, если потребитель использовал какую-то другую жидкость. Производители рекомендуют применять для электродных котлов пропиленгликоль или этиленгликоль. Если интересно, то можете прочитать мою статью про низкозамерзающие теплоносители. Теперь давайте коснемся еще одного вопроса.

Сравнение КПД электродного и обычного электрического котла.

Производители нахваливают электродные котлы за их высокий КПД. Отсутствие потерь они объясняют тем, что электрический ток нагревает непосредственно теплоноситель. Но при этом почему-то ничего не говорится о потерях при использовании ТЭНов. Приведу рисунок, чтобы напомнить вам их устройство:

Вся правда про электродный котел.

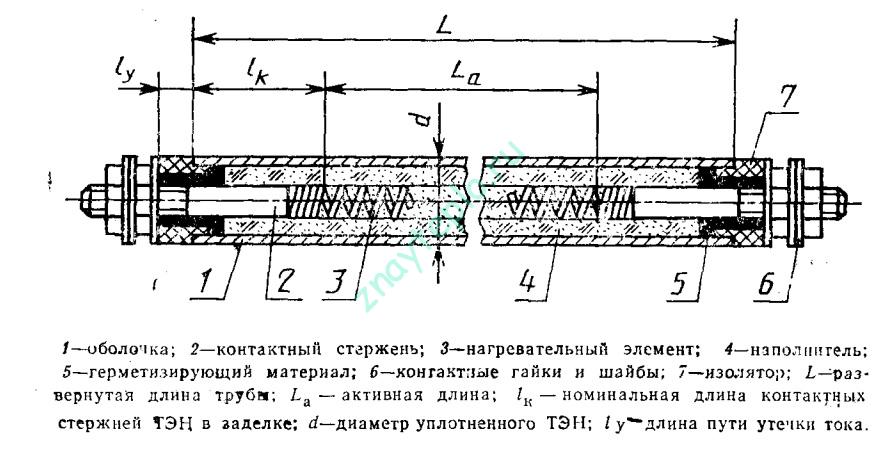

Внутри ТЭНа происходит последовательный нагрев нихромовой спирали, потом наполнителя из периклаза, а потом металлической трубки. Вся эта конструкция плотно прокатана и внутри нет никаких воздушных полостей, которые могли бы удерживать тепло. Поэтому практически вся энергия, выделяемая на нихромовой спирали уходит на нагрев воды. Точно так, как в электродном котле.

Есть еще одно утверждение производителей: «Электродный котел нагревает воду быстрее, чем ТЭНовый. Потому что нагрев воды происходит по всему объему котла». Это тоже спорный аргумент. Воды внутри котла умещается мало, а мощность для ее нагрева прикладывается большая. Безусловно, какое то преимущество во времени будет, но скорее всего оно для вас не будет играть роли. И никаких обещанных 30% процентов экономии не принесет.

Также очень важна температура теплоносителя в системе. Связано это с тем, что при повышении его температуры происходит падение его сопротивления. А это вызывает повышение потребляемой мощности:

формула мощности

По этой причине температура теплоносителя не должна превышать 50°. А что это будет означать для вас? Это еще одна засада! Например, теплоотдача алюминиевых радиаторов измеряется исходя из условия, что температура теплоносителя равна 90°, а температура воздуха в помещении 20°. При более низко температуре теплоносителя вам нужно будет увеличивать количество секций радиаторов. Так, например делается в системе отопления под названием «Ленинградка», где наиболее удаленные от стояка или котла радиаторы должны быть с большим количеством секций. Чем больше секций, тем дороже система отопления выйдет по цене. Единственный вариант с такой температурой теплоносителя — водяные теплые полы. Но нужно помнить, что для  нашего холодного климата они не подойдут в качестве основной системы отопления.

Мораль всего, что сказано выше такова — никакого особенного преимущества по КПД у электродного котла по сравнению с обычным электрическим нет, а вот сложностей с эксплуатацией прибавляется. О других сложностях поговорим ниже.

 Сложности в эксплуатации электродных котлов.

Кроме того, что было перечислено раньше, есть еще «особенности» в эксплуатации у таких отопительных аппаратов:

  • Необходимость следить за состоянием теплоносителя. Свойства теплоносителя со временем меняются под действием электрического тока, а от этих самых свойств зависит потребляемая мощность.
  • Необходимость повсеместно заземлять все металлические части — трубы радиаторы итд.  Системы заземления дорогое и сложное удовольствие
  • Более быстрый процесс коррозии металлов под действием электричества. Явления электрокоррозии разрушают не только черные, но нержавеющие сорта стали.
  • Высокая вероятность отказа в гарантийном обслуживании оборудования. Для того, чтобы не быть голословным приведу выдержки из паспорта на электродный котел:

Вся правда про электродный котел.

Вся правда про электродный котел.

Вся правда про электродный котел.



В общем, многовато проблем для одного устройства.

Краткие итоги статьи.

Электродный котел, конечно, интересное техническое решение. Но проблем с его с эксплуатацией много и они серьезные. При этом нет никаких доказательств его экономичности, кроме обещаний производителей и продавцов. Скажу еще, что по какой-то неведомой мне причине ни один известный производитель оборудования для отопления не выпускает электродных котлов. Возможно, что это вызвано именно этими проблемами. На этой оптимистичной ноте я завершаю эту статью. Жду ваших вопросов в комментариях.





Принцип работы электродного котла

Принцип действия такого устройства основывается на процессе электролиза, то есть роль нагревательного элемента играет сама вода. Однако есть одно условие: чтобы вода начала проводить через себя ток, обязательно наличие солей. Чем больше примесей в жидкости, тем лучше она будет проводить ток. Заряженные частички примесей или ионы под действием электричества начинают двигаться от контакта к контакту (электроды). Так как ток в обычной электрической сети переменный, а его частота составляет 50 Гц, то ионы меняют свое направление от электрода к электроду 50 раз за секунду.

Домашняя сеть имеет постоянное напряжение в 220 В, отсюда, исходя из закона Ома, при снижении сопротивления сила тока увеличивается. Но вода все же не является хорошим проводником в отличие от таких металлов, как алюминий или медь, поэтому из-за повышения силы тока она начинает нагреваться. Благодаря этому КПД электродных котлов приближено к отметке в 100%.

Как правило, стандартный котел имеет форму цилиндра. Внутри последнего устанавливается электрод тоже цилиндрической формы. При этом первый контакт в устройстве – это электрод, а второй – сам корпус. Исходя из этого, появляется необходимость в заземлении водонагревателя, так как ток может пробивать на его корпус.

Преимущества и недостатки электродных котлов отопления

Мы будем сравнивать электродные модели лишь с другими электрическими водонагревателями. Во внимание не будут браться газовые котлы, которые, конечно, намного дешевле обходятся в эксплуатации, но требуют получения разрешительных документов на их использование, наличие проекта, газа и другие особые условия.

Итак, ионные котлы могут выгодно выделяются среди своих аналогов следующим:

  • они компактные, имеют простую конструкцию, поэтому хорошо подходят для применения на дачах или частных домах;
  • устройствам нестрашны перепады напряжения, так как последнее влияет лишь на мощность котла, но никак на его работу;
  • ионные водонагреватели быстро нагреваются и остывают, поэтому с ними удобно применять любые автоматизированные системы контроля температуры в помещении;
  • они безопасны, так как даже при отсутствии воды устройство не испортится, не вызовет пожар или замыкание, оно просто не будет работать (не будет замкнутой цепи);
  • они обладают отличным КПД, достигающим 98%.

Недостатки электродных водонагревателей:

  • знания в электротехнике нужны не только для того, чтобы соорудить котел, но и рассчитать параметры жидкости, ее электропроводности и количества примесей;
  • для работы устройства не подойдет обычная вода, например, из любой системы отопления, так как в такой жидкости много свободных ионов;
  • нельзя допускать попадание воздуха внутрь котла, так как это ускорит процесс коррозии металла, тем самым уменьшит срок службы водонагревателя;
  • нужно следить за температурой воды в котле, так как если она превысит отметку в 75 градусов, то это существенно увеличит затраты электроэнергии;
  • при установке прибора нужно его заземлять, в особенности это касается самодельных устройств;
  • мощность водонагревателя напрямую зависит от теплоносителя; качественная и правильно сделанная жидкость способна увеличить мощность прибора и наоборот;
  • они работают только от переменного тока.

Кроме этого стоит упомянуть несколько особенностей ионного нагревателя воды:

  • его можно использовать в качестве обычного проточного водонагревателя, а не только как котел;
  • легкость сборки и монтажа, простота ремонта положительно сказываются на его популярности;
  • очень дешевый, даже если покупать заводской вариант, а не делать его самостоятельно;
  • бесшумный, никак не воздействует на окружающую среду или человека, не выделяет токсинов или вредных веществ, поэтому его можно установить в любом месте.

Установка и эксплуатация электродных нагревателей воды

Хотя монтаж системы отопления с ионным котлом довольно просто, все же сначала вы должны усвоить несколько обязательных правил, без которых система или не будет работать вовсе, или же станет небезопасной и недолговечной.

Обязательные требования:

  • оборудуйте систему манометром, который поможет следить за давлением в котле и трубах;
  • обязательно установите предохранительный клапан, чтобы последний сбрасывал излишки пара;
  • стоит смонтировать автоматические отводчики воздуха;
  • позаботьтесь об устройстве запорной арматуры, которая должна располагаться обязательно после расширительного бачка.

Сам котел необходимо монтировать строго вертикально, так как вода при нагревании превращается в пар и стремится вверх. Подача холодной жидкости осуществляется снизу. Устройство должно иметь отдельное крепление, а не висеть на трубах. Также не стоит устанавливать пластиковые трубы непосредственно на выходе из котла. Первые 1,5 метра трубы должны быть металлическими. Остальную часть системы отопления можно выполнить из металлопластиковых труб.

Еще один немаловажный вопрос – заземление. Его необходимо выполнить из проволоки диаметром от 4 мм, имеющей сопротивление не более отметки в 4 Ом. Подключать заземление нужно к нулевой клемме, расположенной в нижней части водонагревателя.

Особое внимание стоит обратить на объем системы отопления. Следуйте простому правилу: на 1 кВт мощности котла наибольший литраж составляет 8 л. Несложно подсчитать, что на мощность, например, в 5 кВт, максимально допустимый литраж составит 40 л.

Для электродных устройств не подходят обычные чугунные радиаторы, так как в своем составе они содержат большее количество примесей, влияющих на электропроводность жидкости. Здесь оптимальным выбором станут алюминиевые или биметаллические батареи. Лучше выбирать те, которые имеют наименьший объем, чтобы снизить энергозатраты.

Электродный котел своими руками

Как говорилось ранее, ионный водонагреватель имеет относительно простую конструкцию, поэтому его можно сделать и самостоятельно. Стоит ли этим заниматься, ведь можно взять уже готовую модель в магазине, правда, немного переплатив.

Итак, для самостоятельного изготовления вам нужно купить или найти в закромах следующие материалы и инструменты:

  • тройник и муфту;
  • изоляционные материалы;
  • клеммы для подключения котла к электросети и заземлению;
  • один или несколько (по желанию) электродов;
  • стальная труба большого диаметра (для корпуса устройства);
  • сварочный аппарат;
  • набор ключей;
  • газовый ключ;
  • вентили, обратный и воздушный клапаны, манометр.

Берете трубу большого диаметра (около 100 мм) и длиной желательно от 250 мм. С помощью тройника в нее нужно вставить электрод. Через этот же тройник будет поступать вода. С другой стороны трубы нужно установить муфту, через которую уже нагретая жидкость будет идти в систему отопления.

При монтаже электрода на тройник установите между ними изолятор (например, пластиковый). Не забывайте, что устройство должно быть герметичным. Если вы хотите трубу и тройник соединять между собой резьбовым соединением, то придется его заказать в токарной мастерской.

На трубу приварите болт и на него установите клемму для крепления будущего заземления. Сверху установите муфту и приварите металлическую трубу (как говорилось ранее с длиной 1,2-1,5 метра), после чего можно всю конструкцию закрыть декоративным корпусом.

Вывод

Электродный котел – хорошее решение для дач и загородных домиков. Его установка не требует разрешительных документов или отдельного помещения, а эксплуатация – повышенных требований к технике безопасности. Такое устройство можно сделать самостоятельно, но насколько это целесообразно – решать вам. Хотя водонагреватель имеет очень высокий КПД, все же его использование обходится намного дороже, чем эксплуатация газового аналога. Стоит отметить также требовательность ионного котла к теплоносителю и системе отопления. Если не выполнять обязательные требования, то устройство будет работать неэффективно и прослужит намного меньше заявленного срока.

Электродные котлы для отопления частного дома: отзывы

Предлагаем вам ознакомиться с отзывами на наиболее популярные модели ионных котлов «Галан».
